Привет! Меня как поставщика распределительных коробок-сплиттеров часто спрашивают о требованиях к заземлению этих коробок. Заземление является решающим аспектом, когда речь идет о безопасности и правильном функционировании распределительных коробок сплиттера. В этом блоге я расскажу все, что вам нужно знать о требованиях к заземлению распределительной коробки сплиттера.
Прежде всего, давайте поймем, почему заземление так важно. Распределительная коробка сплиттера используется для разделения и распределения оптоволоконных сигналов. Обычно его устанавливают в различных помещениях, как внутри, так и снаружи. Заземление служит нескольким ключевым целям. Это помогает защитить оборудование от скачков напряжения, например, вызванных ударами молнии или колебаниями в электросети. Электрические скачки могут повредить чувствительные компоненты внутри распределительной коробки сплиттера, что приведет к потере сигнала и дорогостоящему ремонту.
Кроме того, заземление обеспечивает безопасный путь прохождения электрического тока в случае неисправности. В случае короткого замыкания или электрической неисправности внутри коробки система заземления безопасно направит ток на землю, предотвращая поражение электрическим током людей, которые могут вступить в контакт с оборудованием.
Теперь поговорим о конкретных требованиях к заземлению.
Распределительные коробки для внутренних сплиттеров
Для внутренних распределительных коробок сплиттеров требования к заземлению относительно просты. В большинстве случаев коробку следует подключить к системе электрического заземления здания. Обычно это можно сделать с помощью заземляющего проводника, который представляет собой провод, соединяющий металлический корпус распределительной коробки сплиттера с ближайшей точкой заземления в здании.
Заземляющий проводник должен иметь соответствующую площадь поперечного сечения. Обычно рекомендуется использовать медный проводник с площадью поперечного сечения не менее 6 мм². Это гарантирует, что проводник может безопасно проводить ток повреждения на землю без перегрева.
Также важно убедиться в надежности соединения между заземляющим проводником и коробкой. Ослабленные соединения могут увеличить сопротивление на пути заземления, что противоречит цели заземления. Для обеспечения плотного и надежного соединения можно использовать заземляющие зажимы или болты.
Распределительные коробки с разветвителями для наружного применения
Распределительные коробки наружных сплиттеров работают в более сложных условиях, поэтому требования к заземлению немного сложнее. Эти коробки подвергаются воздействию непогоды, в том числе молнии, что делает правильное заземление еще более важным.
Одним из ключевых требований к наружным коробкам является наличие специального заземляющего электрода. Заземляющий электрод представляет собой металлический стержень или пластину, закапываемый в землю. Наиболее распространенным типом заземляющего электрода является стальной стержень, плакированный медью, который отличается прочностью и устойчивостью к коррозии.
Заземляющий электрод должен быть заглублен на достаточную глубину. Обычно его необходимо закопать в землю на глубину не менее 2,5 метров, чтобы обеспечить хороший контакт с почвой. Здесь также играет роль проводимость почвы. В районах с плохой проводимостью почвы, таких как песчаная или каменистая почва, вам может потребоваться принять дополнительные меры, например, добавить заземляющий состав вокруг электрода для улучшения проводимости.
Распределительную коробку разветвителя следует соединить с заземляющим электродом с помощью заземляющего проводника. Как и в случае с внутренними коробками, проводник должен иметь соответствующую площадь поперечного сечения, а соединение должно быть надежным.
Помимо заземляющего электрода, наружные коробки также могут нуждаться в защите молниеотводами. Молниеотводы — это устройства, которые безопасно отводят ток молнии в землю. Их обычно устанавливают у входа в коробку, куда входят оптоволоконные кабели.
Заземление для разветвительных распределительных коробок разных типов
Давайте рассмотрим некоторые конкретные типы распределительных коробок, которые мы предлагаем, и требования к их заземлению.
- 16-портовый оптоволоконный распределительный блок FDB: Этот блок предназначен для оптоволоконного распределения высокой плотности.16-портовый оптоволоконный распределительный блок FDBЕго можно использовать как внутри помещения, так и снаружи. При использовании внутри помещения его следует заземлить в систему электрического заземления здания, как описано ранее. Для использования на открытом воздухе ему необходим специальный заземляющий электрод и соответствующая молниезащита.

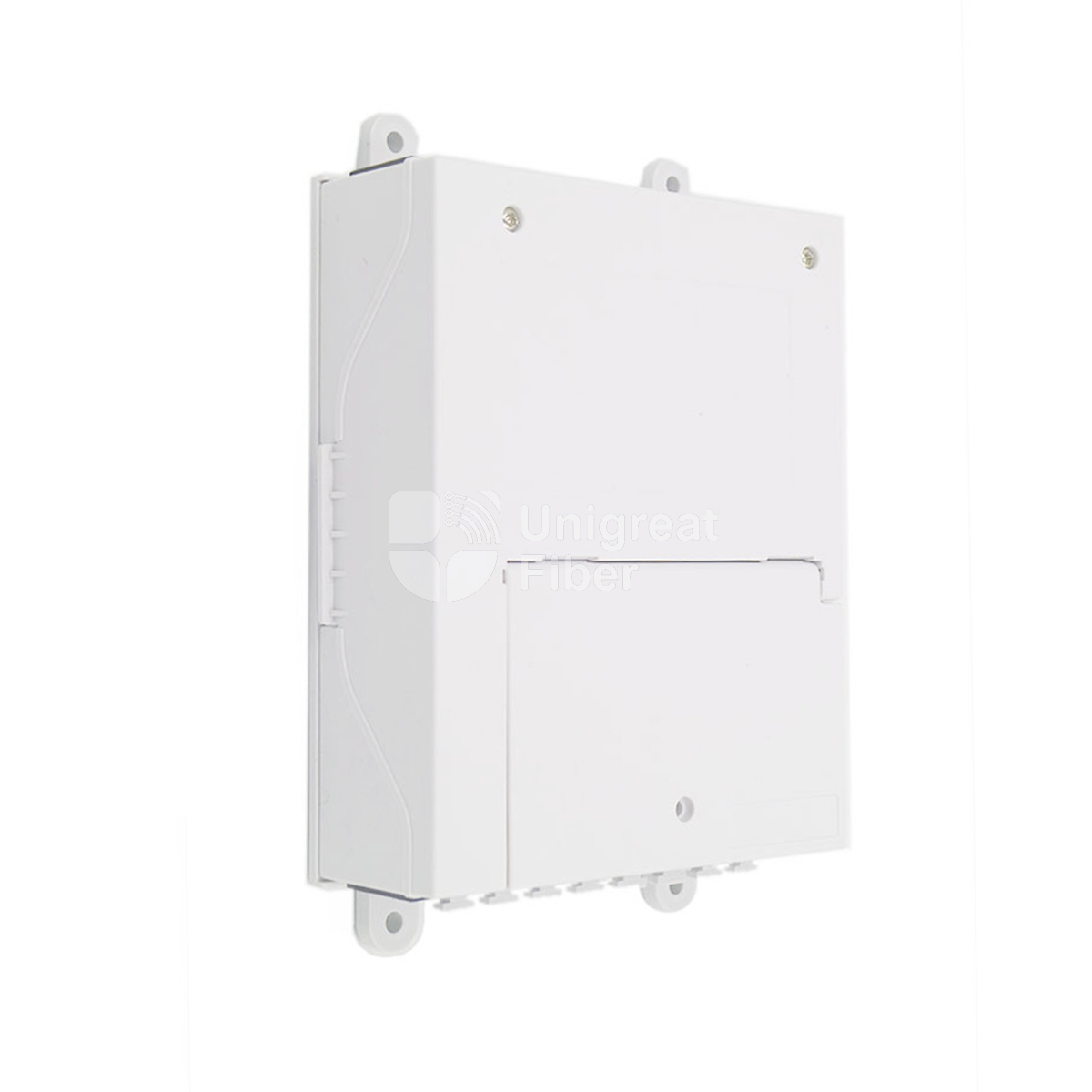

- 8-портовая клеммная коробка доступа к оптоволоконному кабелю:8-портовая клеммная коробка доступа к оптоволоконному кабелюэто более компактный вариант. Независимо от того, установлен ли он в помещении или на открытом воздухе, важное значение имеет правильное заземление. При установке внутри помещений требуется заземление здания, тогда как при установке снаружи требуется заземляющий электрод и молниезащита.
- IP65 2-портовая оптоволоконная коробка FTB: Этот бокс предназначен для использования вне помещений и имеет класс защиты IP65, что делает его пыленепроницаемым и водонепроницаемым.IP65 2-портовая оптоволоконная коробка FTBдолжен иметь специальный заземляющий электрод и молниеотводы для защиты от ударов молнии и скачков напряжения.
Тестирование и обслуживание
После заземления распределительной коробки сплиттера важно регулярно проверять и обслуживать систему заземления. Для измерения сопротивления системы заземления можно использовать тестер сопротивления заземления. Сопротивление должно находиться в допустимых пределах, обычно менее 10 Ом.
Также следует проводить регулярные проверки на предмет каких-либо признаков повреждения или коррозии заземляющего проводника, заземляющего электрода или молниеотводов. Если обнаружены какие-либо проблемы, их следует немедленно устранить или заменить.
Заключение
В заключение следует отметить, что правильное заземление имеет важное значение для безопасности и надежной работы распределительных коробок сплиттеров. Будь то установка внутри или снаружи помещения, соблюдение правильных требований к заземлению имеет решающее значение. Обеспечив хорошую систему заземления, вы сможете защитить свое оборудование от скачков напряжения, предотвратить поражение электрическим током и продлить срок службы распределительных коробок сплиттера.
Если вы ищете высококачественные распределительные коробки с разветвителями и вам нужна дополнительная информация о заземлении или других технических аспектах, не стесняйтесь обращаться к нам. Мы здесь, чтобы помочь вам сделать правильный выбор в соответствии с вашими потребностями в распределении оптоволокна. Давайте начнем разговор и посмотрим, как мы можем работать вместе, чтобы удовлетворить ваши требования.
Ссылки
- Национальный электротехнический кодекс (NEC)
- Стандарты Ассоциации телекоммуникационной отрасли (TIA)
